[Шкентель]

3 часа назад, Дозорный сказал:

50 на 250,- не бывает. Есть 50 на 150 !



Юра, уточню размер у Сергея, потом отпишусь.



п.с. Сергей часть пиломатериалов заказывал напрямую на местных пилорамах, поэтому у него какая-то часть из них, скажем так, не стандартных размеров. Но всё-равно - уточню по поводу размеров потолочных лаг и отпишусь.

Изменено 15 июля, 2021 пользователем Шкентель

[Шкентель]

1 час назад, ротмистр сказал:

Всё бывает, Юра. "За ваши деньги - любой каприз"!!

У меня полы, потолки и стропила сделаны из 50х200.

Точно так. За деньги и если заказ достаточно интересный для пилорамы, то они могут нарезать материал любого размера. К примеру, я когда дом строил, то делал заказ на пилораме и мне помимо "классического" бруса 150х150 привезли брус размером 100х250, который я и запустил на потолочные лаги. Такой размер позволил сделать бОльший промежуток между лагами и, кроме того, в одной комнате обойтись без подпор или столбов.

Изменено 15 июля, 2021 пользователем Шкентель

[Дозорный]

Все это лишнее в строительстве деревянного дома. Есть классика плотницких работ, конструкций и материалов.

[Шкентель]

Уточнил у Сергея:

брус верхнего венца - 150х200

потолочные лаги - 50х200

расстояние между потолочными лагами - 58 см. Так сделано из расчёта размера утеплителя (60 см), который будет укладываться между лагами.

[ротмистр]

У меня деревянный только 2 этаж. Первый кирпичный и  перекрыт плитами. Брус стен 2 этажа 160х160, потому и лага потолочная 160х100.  Расстояние между лаг 60см. Лага запилена в стеновой брус, сверху лежит мауэрлат. По низу лаги я подшил гипсокартон, а сверху доска 50х200. И по ней лежит утеплитель. С 2009 года живу, всё ОК!

[Шкентель]

КАПИТАЛЬНЫЙ РЕМОНТ БРЕВЕНЧАТОГО ДОМА (продолжение)



Всем доброго здоровья!



Вот и прошёл очередной праздник Дня ВМФ. Но тёплые воспоминания от встречи с другом и его семьёй остаются в памяти.

Заодно, как говорится, во время нашей встречи воочию увидел и проделанную к этому времени Сергеем и его семьёй работу по ремонту дома, о чём и попробую рассказать и показать.



Погода, надо отдать ей должное, этим летом благоприятствует строительству. Да, конечно, было временами жарковато днём, но главное - не дождило без конца, как это могло бы быть по "теореме невезения". Как говорится, жар костей не ломит.

В общем, удача, или фортуна - кому как нравится - вполне себе практически постоянно была повёрнута к нашим строителям той самой стороной, на которую всегда приятно смотреть



Контуры будущей мансарды и крыши уже приобрели вполне конкретные очертания. Благо. закупленного ранее материала пока вполне хватает для продолжения ремонта. Вот как выглядело это за день до начала празднования Дня ВМФ:





Из фото видно, что у будущей мансарды есть боковые стены. Эти стены по своей высоте будут практически равны росту человека - на крайнем фото стоит Сергей рядом с вертикальной стойкой стенки мансарды, а Серёга далеко не малого роста.

Такая форма мансарды обеспечивает бОльшее пространство внутри её комнат, что удобно во всех отношениях - и для нахождения в них человека, и для будущей мебели и обстановки.

Кроме того, она позволяет сделать выход с лестницы с первого этажа на мансарду вплотную к стене мансарды, что так же вполне удобно с точки зрения планировки и мансарды, и первого этажа в месте, где будет расположена лестница.



Перед началом устройства мансарды были усилены потолочные лаги путём установки подпорок в виде вертикальных стоек будущих перегородок и стен первого этажа:





В процессе начала этих работ по усилению потолочных лаг так же выявилась необходимость и в усилении половых лаг первого этажа. Чтобы они были достаточно "жёсткими". Поскольку на почти 6-ти метровом пролёте жёсткость их была всё-таки недостаточна. Данное усиление было выполнено так же при помощи обустройства подпорок половых лаг в подполье.



Пролёты потолочных лаг, которые пока никак не обустроены, так же укреплялись своего рода тисками во избежание их "выворачивания" и изгибания:





Устройство мансарды и стропильной системы крыши началось с установок вертикальных стоек стен мансарды и центральных вертикальных стоек под коньковую балку. Эти стойки вырезались по шаблону - чтобы все они были одного размера во избежание случайных ошибок и нарушения каких-то размеров в будущей конструкции мансарды и крыши.

Забегая вперёд скажу, что все стропила так же нарезались по одному шаблону - всё с той же целью избегания ошибок и достижения максимальной одинаковости всех размеров крыши. Поскольку покрытие крыши планируется металлочерепицей, а в этом случае очень важно соблюсти "одинаковость" всех размеров конструкции крыши - если будет какой-то "косяк" в размерах, то металлочерепицу "растянуть" или "сжать" не получится.

Все вертикальные стойки выполнены из доски 50х150.



Крепление стоек производилось к установленной ранее системе потолочных лаг. Соответственно, в процессе установки и крепления этих стоек выверялась и закреплялась "вертикальность" их установки при помощи "какой-то матери"  отвеса и укосин - диагональных упоров и подпорок.

В дальнейшем каркас стоек и конструкции мансарды в целом будет окончательно усилен при помощи обшивки OSB-плитами.



Коньковая балка стропильной системы выполнена составной - две доски 50х150 соединены между собой по всей их длине через промежутки отрезками такой же доски, а для бОльшей прочности и недопущения изгибания на верхнюю торцевую сторону этого соединения крепится так же доска 50х150.

Получился составной брус со сторонами 150х200.



В качестве наглядного примера к пояснению о конструкции коньковой балки и крепления к ней стропил ниже привожу две сторонние картинки (на размеры, данные на второй картинке, в нашем случае не обращайте внимания):





Стропила крыши запилены, врезаны и скреплены с коньковой балкой и боковыми вертикальными стойками стен мансарды саморезами напополам с гвоздями. Почему напополам с гвоздями? Потому что так дешевле, но по крепости и надёжности соединений совсем не хуже чисто "саморезного" соединения. Поскольку саморезов и гвоздей на эти соединения уходит просто тьма.



Конструкция крепления стропил с вертикальными стойками стен мансарды попроще, но так же надёжна - сперва верхние концы вертикальных стоек стен соединяются доской 50х150. Затем в узлы этих соединений врезаются нижние концы стропил с креплением их к этим узлам саморезами напополам с гвоздями, как и в случае соединения стропил с коньковой балкой.

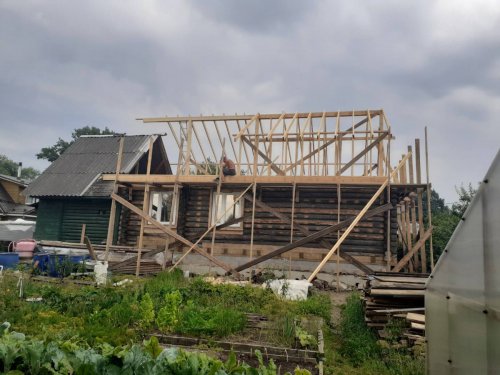

Вот на такой стадии строительства и встретили мы День ВМФ:

Флаг поднят





Праздничный обед, плавно переходящий в ужин







По прошествии праздника снова начались вопросы и обсуждение конструкции крыши.

Пытаюсь прорисовать эскиз мансарды:





 Ведь в ней Сергей запланировал сделать с одной стороны своего рода "скворечник" с окном -  мансарда будет не простой и прямой, а иметь Т-образную форму. А "скворечник" будет в месте выхода лестницы с первого этажа на мансарду. И здесь же будет коридор, из которого будут, с одной стороны, входы в две комнаты мансарды - их прообраз уже вырисовывается и виден на первых фото, представленных в этом сообщении.

А с другой стороны коридора - где расположена ещё неразобранная пристройка к жилой части дома - пока всё в проекте, в планах...



Моя вторая половинка тоже помогает

Лопата-лентяйка



Пришла пора расставаться. До следующей встречи. Пока ехали домой, крыша дома заметно "подросла":





Вот с этой стороны (крайнее фото) и будет располагаться "скворечник". Месторасположение его уже определено двумя центральными вертикальными стойками.



Продолжение следует.

[Шкентель]

КАПИТАЛЬНЫЙ РЕМОНТ БРЕВЕНЧАТОГО ДОМА (продолжение)



Всем доброго здоровья!



Продолжается ремонт дома.

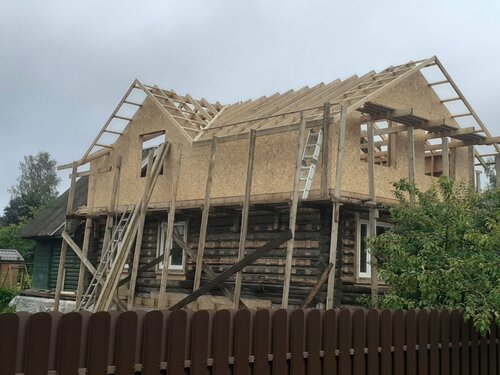

Закончено обустройство стропильной системы крыши жилой части дома и стоек и каркаса стен мансарды.





Теперь, когда в своей основной массе эти работы закончены, можно произвести уже точный расчёт покрытия крыши. Включая старую, ещё не разобранную, часть дома.

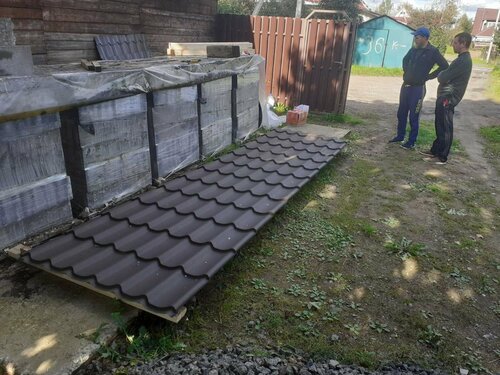

В качестве покрытия крыши выбрана, как и ранее для уже стоящих бани и хозпостроек, металлочерепица. В качестве подложки под металлочерепицу выбрана синтетическая плёнка, которая обычно применяется для этих видов работ.

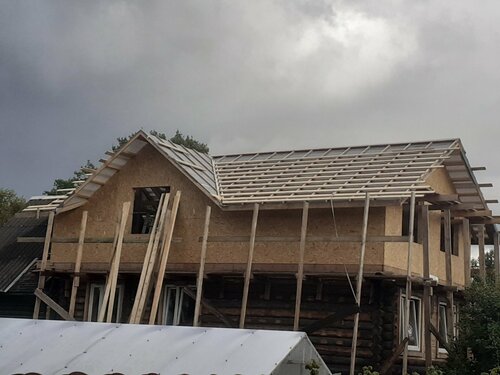

Пока производится выбор поставщика, заказ и поставка металлочерепицы, началась обивка наружных стен и каркаса мансарды плитами ОСБ.





Свесы (вылеты) крыши сделали в размере 70 см - чем они больше, тем лучше защита стен дома от непогоды. Да и смотрятся такие свесы красивее, чем "кочерыжки". Как говорится - "всё должно быть гармонично".

Следующим этапом работ будет разборка крыши и стен старой части дома.



Продолжение следует.

Изменено 28 августа, 2021 пользователем Шкентель

[Сергей41]

16 минут назад, Шкентель сказал:

Как говорится - "всё должно быть гармонично".

Серёжа,передавай привет тёзке!!! У него это получается очень хорошо!

Удачи!

[Шкентель]

1 минуту назад, Сергей41 сказал:

Серёжа,передавай привет тёзке!!! У него это получается очень хорошо!

Удачи!

Обязательно передам!! Спасибо, Серёж!

[Зимогорянин]

31.07.2021 в 01:37, Шкентель сказал:

Моя вторая половинка тоже помогает

Серёж без них ни куда на то они и жоны.  Дом  растёт на глазах   вопрос а что это за лопата лентяйка.  Мореманам большой привет.

[Шкентель]

1 час назад, Зимогорянин сказал:

вопрос а что это за лопата лентяйка

Серёж, это "большой шанцевый инструмент" для выполнения одной инженерной, но очень нужной работы . У Серёги выезд с участка сделан через канаву, которая для этого "одета" в ж/б трубу. А лопата эта служит для регулярной прочистки внутренностей этой трубы.

[Зимогорянин]

1 час назад, Шкентель сказал:

большой шанцевый инструмен

Серёж благодарю за  разъяснение (век живи век учись )

[Шкентель]

КАПИТАЛЬНЫЙ РЕМОНТ БРЕВЕНЧАТОГО ДОМА (продолжение)



Всем доброго здоровья!



Погода и дела насущные вносят свои коррективы в планы по ремонту дома. В Питерской губернии, так же, как и в нашей московской, да и во многих других, практически каждый божий день шли хоть и не проливные, но мешающие строительству дожди. А тут ещё наступила пора копать картошку.

Поэтому Сергей решил сделать следующим образом - сперва накрыть вновь сделанную крышу синтетической тканью - подложкой под металлочерепицу. Благо её и металлочерепицу привезли.

К сожалению, пока не будет готова полностью вся крыша - и над жилой частью дома и над пристройкой, металлочерепицей покрыть только уже готовую часть крыши не получится. Крышу нужно крыть металлочерепицей тогда, когда она будет вся готова для этого. А синтетическая подложка на какое-то, пусть и небольшое, время обеспечит определённую защиту крыши от осадков.

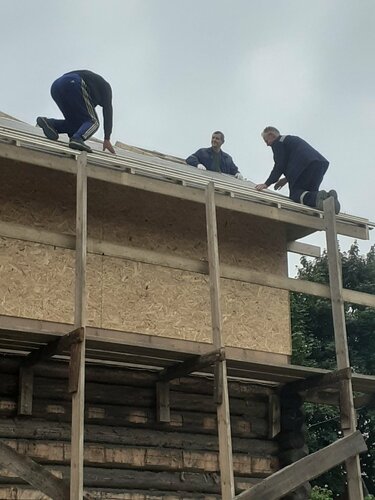

Как наметили - так и начали делать. Сперва уложили синтетическую подложку на стропила, закрепив её сперва скобами с помощью степлера, а затем рейками, уложенными по стропилам. А затем на эти рейки положили уже горизонтальную обрешётку из доски в расчёте под соответствующие крепёжные размеры металлочерепицы.





После этих выполненных работ нужно будет выкопать картошку, чтобы освободить место под материал старой пристройки, прежде чем начать её разбирать. Да и пора уже настала копать картошку. Её ж ещё и успеть просушить нужно, и заложить потом на хранение...

Главное - есть чем под зиму накрыть крышу и есть материал для дальнейшего ремонта.

И есть сторож - добрый и умный пёс Мишаня - для сохранения всего этого добра





Продолжение следует.

Изменено 6 сентября, 2021 пользователем Шкентель

[Пит81]

Стесняюсь спросить, так как нифига не строитель (не путать с ником): А металлочерепицу будут класть без утеплителя?

[Шкентель]

44 минуты назад, Пит81 сказал:

А металлочерепицу будут класть без утеплителя?

Утеплять мансарду будут. Как именно будут утеплять потолок мансарды пока не знаю - до этого ещё не дошло. Но утеплять будут.

Надеюсь, в дальнейшем расскажу об этом с вложением фото.

Пока - на этот год - стоит задача успеть до снега достроить полностью крышу и всю её накрыть металлочерепицей.

[Дозорный]

Утеплять металло-черепицу,  это одно. Утеплять потолок, - это другое...

Кровлю утеплять можно только с вентилируемым зазором!!!

[Шкентель]

Только что, Дозорный сказал:

Утеплять металло-черепицу,  это одно. Утеплять потолок, - это другое...

Юра, у меня сейчас нет информации об этом.

[Дозорный]

9 минут назад, Шкентель сказал:

Юра, у меня сейчас нет информации об этом.

Спроси меня и отвечу.

С уважением!

[Пит81]

16 минут назад, Дозорный сказал:

Утеплять металло-черепицу,  это одно. Утеплять потолок, - это другое...

Кровлю утеплять можно только с вентилируемым зазором!!!

И я о том же!

[Шкентель]

38 минут назад, Дозорный сказал:

Кровлю утеплять можно только с вентилируемым зазором!!!

Этот зазор Сергей уже сделал - его видно на фото. У него "классический пирог" с вентилируемым зазором для металлочерепицы.

Сейчас сделан такой "пирог" - синтетическая подложка (плёнка, по которой будет скатываться конденсат) - вертикальный брусок толщиной порядка 40-50 мм - горизонтальная обрешётка из доски толщиной 20-25 мм. Таким образом, вентилируемое пространство между синтетической подложкой и нижней частью металлочерепицы составляет 60-75 мм + высота волн металлочерепицы.

Обычное классическое решение для металлочерепицы.

У меня ровно так же сделано на моём доме. Единственно, что вместо синтетической плёнки у меня положен пергамин (не путать с толью или рубероидом, их ни в коем случае нельзя использовать для подложки) и вместо доски, применённой у Сергея в качестве горизонтальной обрешётки, так же использовался брусок 40х40 мм. Крыше моего дома уже более 20-ти лет - никаких проблем. Как новенькая - никакой гнили или ржавчины. Пергамин свою задачу выполняет на 100%. Просто в те времена, когда я делал крышу, плёнка только-только появлялась в продаже. Поэтому я не гонялся за нею, а использовал широко продававшийся и применяемый для этих целей в те времена пергамин. К тому же и намного дешевле плёнки.

Пергамин будет "стоять" 100 лет, главное - чтобы не на открытом воздухе без защиты и без доступа света.

Изменено 6 сентября, 2021 пользователем Шкентель

[Дозорный]

Без меня все знаете!

Доброго жилища!

С уважением!

[Шкентель]

И ещё такой момент - вентилируемое пространство для металлочерепицы делают в любом случае, независимо от того, будет подкрышевое пространство - мансарды, комнаты и т.п. - утепляться или нет. Просто это классика технологии для металлочерепицы. Я на сарае, естественно не утеплённом, сделал точно такой же пирог - стоит без проблем уже более 15 лет.

6 минут назад, Дозорный сказал:

Доброго жилища!

Спасибо, Юра!

[Шкентель]

И ещё хотел уточнить такой момент - строго говоря нет такого понятия "утепление металлочерепицы". Утепляют, в случае необходимости, пространство, расположенное под металлочерепицей, а точнее, под вентилируемым "пирогом" металлочерепицы, о составе которого я написал выше.

Для утепления пространства под металлочерепицей обычно используют межстропильное пространство. Но, как я уже написал ранее, я пока не знаю, какой конфигурации будет у Сергея потолок мансарды.

Изменено 6 сентября, 2021 пользователем Шкентель

[Пит81]

Не совсем понял пирог.

Но, если под метал не положить что-то мягкое и утепояющее, то во время дождя будет грохот, а во время солнца крыша будет нагревается как сковородка!

Не думаю, что он там яичницу собирается жарить!

[комтех]

Под железом вентиляция должна быть...Все вопросы по строительству на формхаусе  обсуждены
